垂直螺旋上料機適合垂直或大傾角輸送粉狀、粒狀、非粘性干燥物料，一般參照水平螺旋輸送機的標準直徑系列設計，垂直螺旋輸送機物料由螺旋底部加入，采用上驅動裝置，電機安裝在主機的頭部，動力經皮帶傳送到主軸上，從而帶動螺旋運轉。200型和250型設置單驅動形式，315型設置單驅動和雙驅動兩種，垂直螺旋上料機機高度是指進料口到出料口之間的距離，從2.5米到15米，0.5米一檔，用戶可根據需要選型。

應用行業

垂直螺旋上料機適宜垂直或大傾角輸送粉狀、粒狀、非粘性的容重≤1.3t/m³的干燥物料，如煤、灰、渣、糧食、飼料、水泥等。料溫度一般不能超過80℃，垂直螺旋上料機不適宜輸送塊狀機粘性的物料。

現場視頻

垂直螺旋上料機垂直輸送飼料

突出優勢

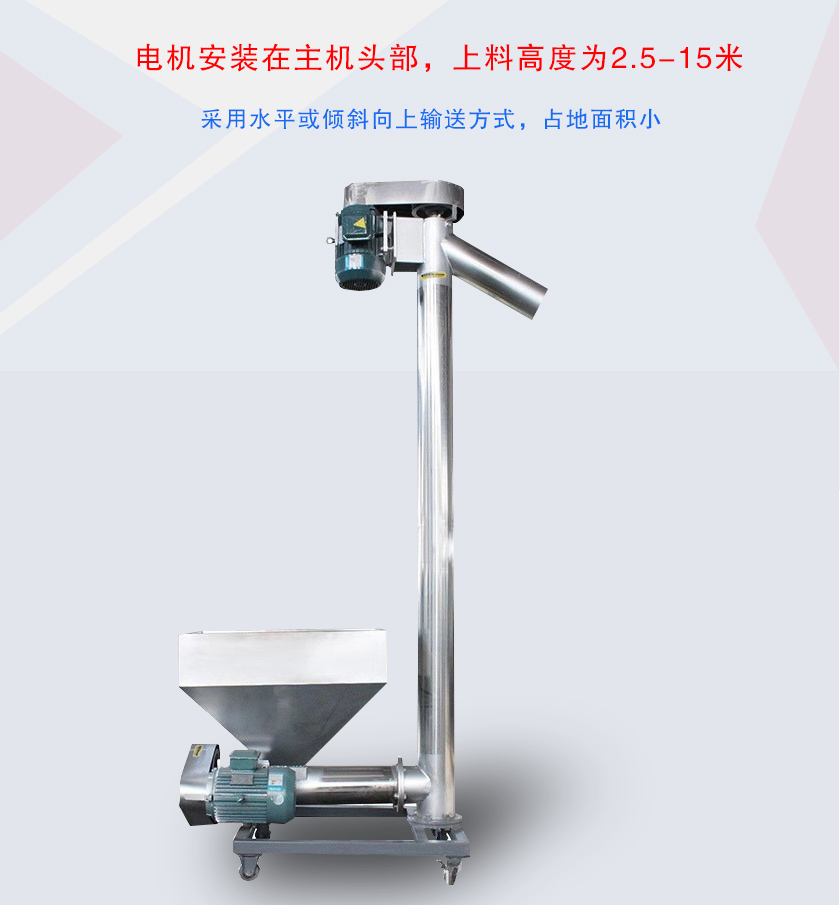

1、采用水平或傾斜向上輸送方式，占地面積小。

2、電機安裝在主機頭部，上料高度為2.5-15米。

3、可以加裝感應裝置，自動控制配套設備的料箱的料位，提升自動化水平。

4、進出料口根據工作現場情況制成所需要的傾斜角度，并可與其他設備連接固定。

5、物料在密封的管道內進行輸送，可以減少粉塵污染，改善輸送環境。

細節與結構

垂直螺旋上料機分水平槽機體（即喂料螺旋槽機體）和垂直機體兩部分。垂直機體分頭節、中間節、尾節三部分，每一部分又有集中不同規格的長度依機高選擇，可組成3～15m不同高度的整機，螺旋機每增加0.5m為一高度規格，供用戶選擇。

工作原理

垂直螺旋上料機原理視頻

垂直螺旋上料機是利用垂直圓形殼體較高轉速螺旋體產生的離心力，借助物料在外殼的摩擦力，克服物料與螺旋表面之間的摩擦力、以及物料自重引起的沿螺旋向下滑的分力，將物料向上進行提升。

技術參數

垂直螺旋上料機選型須知

1、高度：垂直螺旋上料機高度（訂貨高度）指的是進料口到出料口之間的距離，從2.5米起到15米止，0.5米為一檔，用戶可根據需要選用。

2、驅動裝置：垂直螺旋上料機采用上驅動型式，電機安裝在主機的頭部，動力經皮帶傳送到主軸上，從而帶動螺旋運轉，適用于輸送高度低的場合，占地面積小，還有一種是采用下驅動型式，即底部驅動，適合用于輸送高度高的場合，占地面積大。

3、進料型式：強迫進料采用迂回進料型式，這種型式的進料口與垂直螺旋輸送機外殼成90°連接，適用于流動性差的物料。
