產品介紹

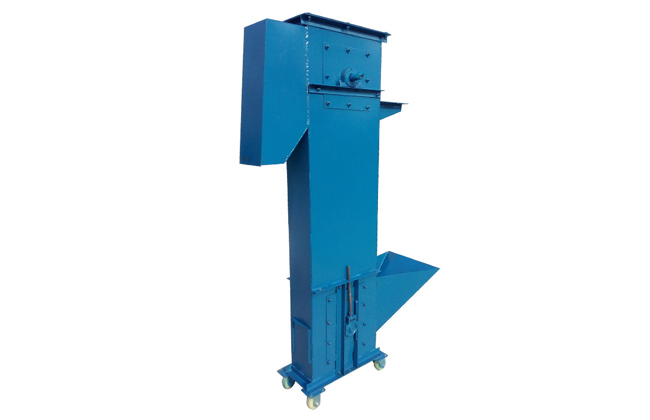

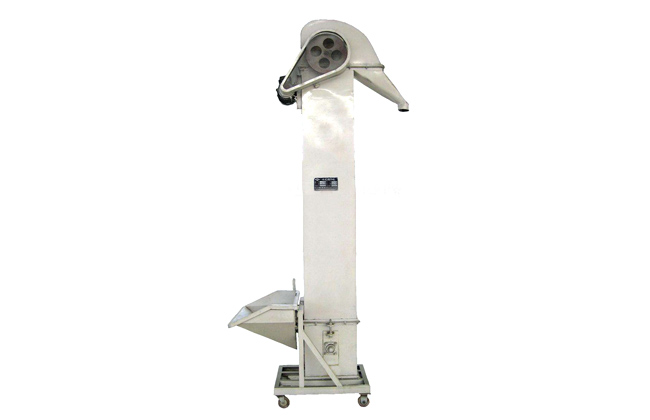

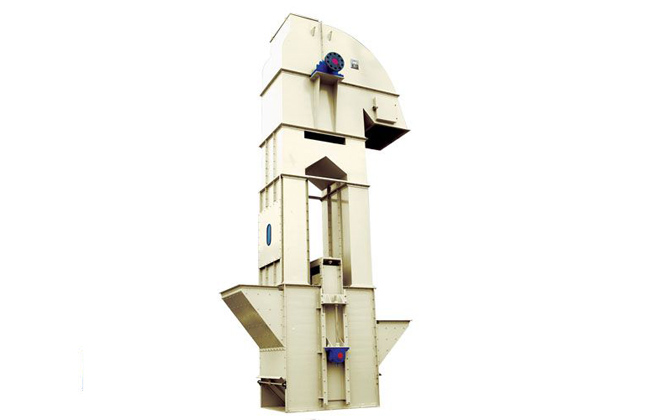

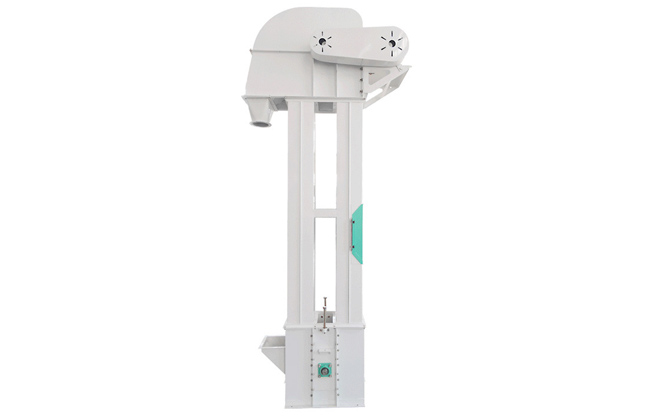

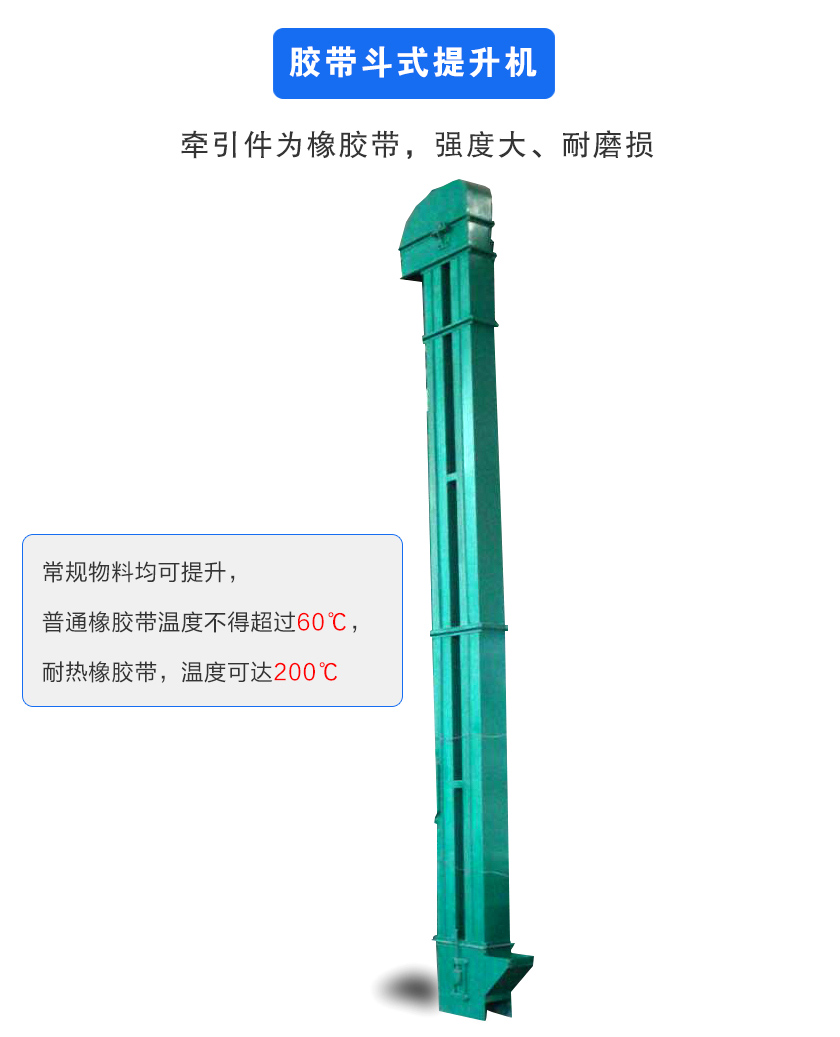

膠帶斗式提升機垂直提升銅屑

膠帶斗式提升機是以橡膠帶作為牽引構件的一種輸送機，主要用于輸送提升一些粉狀、顆粒狀及小塊狀等磨琢性低的物料，大漢膠帶斗式提升機可按照輸送物料的不同采用不同的性質的膠帶牽引件，普通膠帶物料溫度不超過60℃，鋼芯繩膠帶允許輸送的物料溫度可達80℃，耐熱型膠帶允許物料溫度在120℃。

膠帶斗式提升機可根據料斗運行速度的快慢分為：離心式卸料、重力式卸料和混合式卸料三種，離心式卸料主要用于輸送粉狀、顆粒狀、小塊狀等磨琢性小的物料，重力式卸料斗速較慢，適合輸送塊狀、磨琢性大的物料。

細節與結構

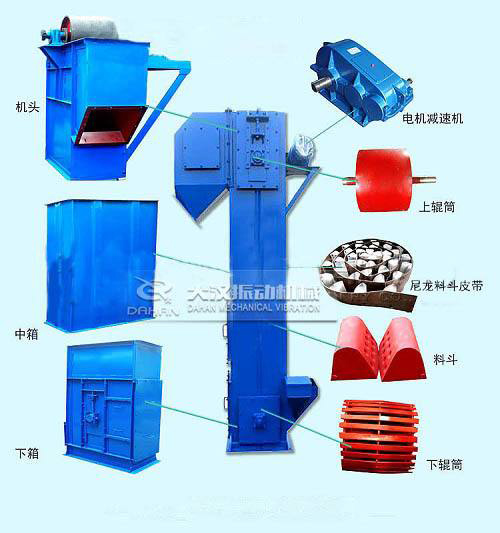

膠帶斗式提升機主要由膠帶、料斗、驅動裝置、張緊滾筒、機殼上部、中間算、機座、觀察孔、驅動裝置、張緊裝置、導向軌板等部分組成。

運行部件：高強度橡膠帶為牽引件，配以專用的膠帶接頭和料斗固定件使膠帶能長期可靠運行，料斗設計布局合理，并有不同型式排列，確保物料連續提升和卸出。平時注意鋼芯膠帶斗式提升機拉緊裝置內是否有異常噪音或振動。

驅動裝置：直交軸硬齒面的減速機與提升機主軸直聯，配液力偶合器，慢速檢修電機和逆止器，傳動裝置結構緊湊合理，，實現柔性起動。注意檢查卸料溜子的物料流是否正常、是否堆積或堵塞、提升機機殼內的氣壓是否略為負。

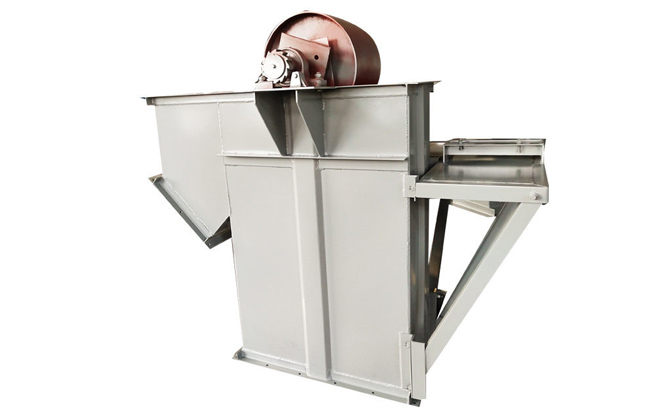

上部裝置：滾筒設計采用自動對中裝置，滾筒采用高性能橡膠包膠，使用壽命長，摩擦力大；檢查鋼芯膠帶斗式提升機減速機是否有泄漏、潤滑油油位狀況。

中部機殼：采用優化設計機殼，雙通道設計，避免相對高速運行的膠帶帶來的渦流干擾，附設加強角鋼。檢查斗式提升機機殼的情況，是否有異響、是否有磨損或損壞的跡象。

下部裝置：采用齒輪齒條張緊裝置，同步調節張緊，尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和料位控制儀。檢查鋼芯膠帶斗式提升機驅動裝置安裝基座是否有損壞、有裂紋、螺栓是否松動。

保護裝置：本機在頭、尾部設置有防跑偏裝置，在膠帶跑偏時可輸送信號至中控室，及時切斷主電機電源，在提升機的尾部設有料位控制儀及旋轉開關。注意檢查所有的檢查門和檢查口是否關閉、是否正確密封。

技術參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

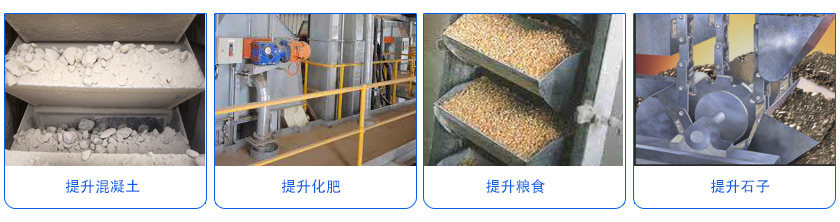

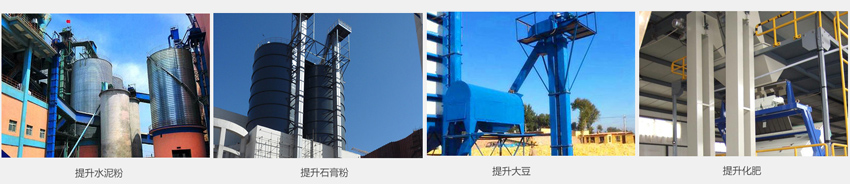

應用行業

膠帶斗式提升機由于采用橡膠帶為牽引件，特別適和自由流動的散裝物料的連續垂直輸送，進行了適當的調整可以處理粗粒或更高溫度的物料。
